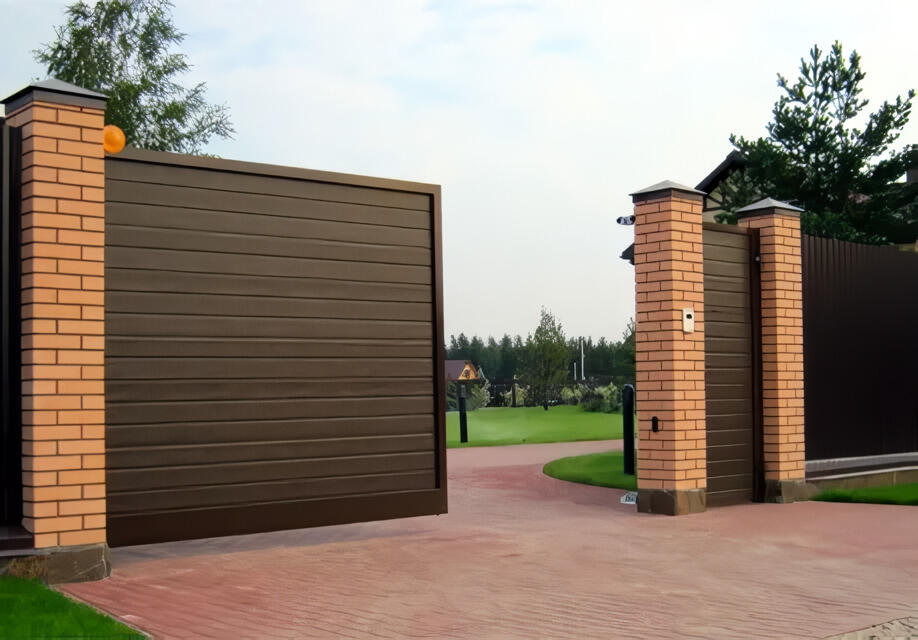

Откатные ворота — это удобное и практичное решение для установки как в гараже, так и на частной территории. Они не требуют много места, так как двигаются в сторону, освобождая проход. В отличие от традиционных распашных ворот, откатные модели обладают рядом преимуществ, включая экономию пространства и возможность автоматизации. Однако, чтобы ворота работали исправно и служили долго, необходимо правильно рассчитать их размер и конструкцию. В этой статье мы рассмотрим, как правильно вычислить размер откатных ворот, чтобы они идеально вписались в ваш проем и обеспечивали надежную эксплуатацию.

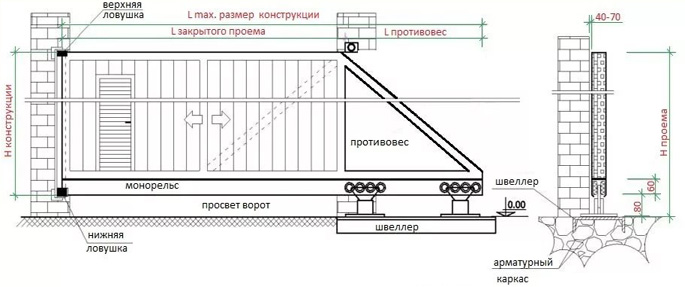

Что нужно для расчета откатных ворот?
Перед тем как приступить к расчетам, важно учитывать несколько факторов:
- Ширина и высота проема. Это основа, от которой зависит расчет ворот.
- Тип материала. Материал влияет на вес конструкции, а следовательно, на выбор фурнитуры.
- Конструкция ворот. Она определяет необходимость в противовесе и другие параметры.
Шаг 1: Определение ширины ворот
Первый важный этап — вычисление ширины ворот. Ширина рассчитывается по следующей формуле:
Ширина ворот = ширина проема + технологические отступы + расстояние между центрами кареток.
Отступы необходимы для того, чтобы ворота могли свободно открываться и закрываться. Обычно эти отступы составляют 100-200 мм с каждой стороны. Обязательно учитывайте дополнительное пространство для установки направляющих, если вы используете консольную конструкцию. Полученная ширина ворот всегда будет больше ширины проема.
Шаг 2: Расчет противовеса
Для того чтобы откатные ворота открывались и закрывались плавно, необходимо правильно рассчитать противовес. Противовес — это элемент, который уравновешивает вес створки. Он должен составлять не менее 35% от ширины проема, а оптимально — 40-45%.
Например, если ширина проема 4 метра, то противовес должен составлять минимум 1,6 метра. Учитывайте, что чем больше противовес, тем легче будет работать конструкция. Важно, чтобы противовес не был слишком большим, иначе это приведет к перегрузке всей системы. В данном примере для четырехметровых ворот оптимальный противовес будет составлять 1,8 метра, что обеспечивает надежность работы.
Шаг 3: Определение высоты ворот
Высота ворот зависит от нескольких факторов, включая дорожный просвет, высоту направляющей, а также размеры труб, которые используются для изготовления каркаса. Чтобы рассчитать высоту ворот, сложите следующие параметры:
- Дорожный просвет (обычно около 70 мм)
- Высота направляющей (например, 60 мм)
- Высота внешней и внутренней трубы (в зависимости от размеров каркаса)
Пример: для ворот с дорожным просветом 70 мм, высотой направляющей 60 мм и трубами диаметром 40 мм и 30 мм, высота составит 200 мм.
Шаг 4: Расчет веса конструкции
Вес ворот напрямую зависит от выбранного материала. Разные материалы имеют разные плотности, что сказывается на весе всей конструкции. Например, профнастил весит около 4 кг/кв.м, а сталь толщиной 2 мм — около 17 кг/кв.м.
Чтобы рассчитать вес ворот, нужно умножить площадь на вес материала. Например, для ворот размером 4x2 м из стального листа толщиной 2 мм, вес конструкции составит:
- Площадь = 4 м * 2 м = 8 м²
- Вес конструкции = 8 м² * 17 кг/м² = 136 кг
Зная вес, можно правильно выбрать фурнитуру и механизмы для ворот. Например, для ворот весом 300 кг потребуется балка с размерами 90х50 мм и толщиной материала 3,5-4 мм.
Шаг 5: Учёт внешних факторов
При расчете ворот важно учитывать влияние внешних факторов, таких как ветер и другие погодные условия. Откатные ворота должны выдерживать нагрузки, связанные с сильными порывами ветра, поэтому необходимо дополнительно укрепить конструкцию. Это касается и фурнитуры — ролики и направляющие должны быть рассчитаны с запасом, обычно на 20-30%.
Дополнительные рекомендации
- Удлинение направляющих: Если у вас проем длиной 5 метров, стандартных направляющих на 6 метров будет недостаточно. В этом случае можно либо купить нестандартный комплект с направляющими длиной 7 метров, либо удлинить стандартные направляющие с помощью сварки.
- Выбор фурнитуры: Не забывайте о том, что фурнитура для откатных ворот должна быть качественной и выдерживать большие нагрузки. Ролики и направляющие должны быть устойчивыми к воздействию ветра и внешних факторов.
Правильный расчет размера откатных ворот — это залог их долгосрочной и надежной работы. Учитывая все важные параметры, такие как ширина и высота проема, выбор материала и расчет противовеса, вы сможете создать конструкцию, которая будет не только удобной, но и безопасной. Следуя указанным шагам, вы гарантированно получите ворота, которые идеально впишутся в ваш проем и прослужат долго.
