Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.
Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

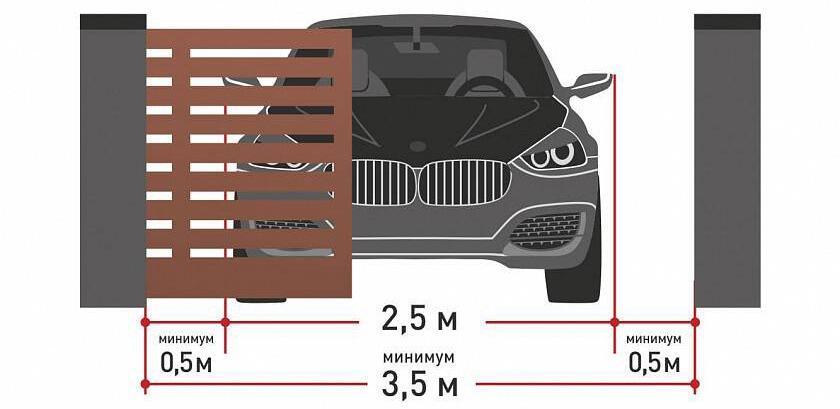

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.
Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.
Второй шаг. Подготовка фундамента и проводка электрики
Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.
Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.
Третий шаг. Покупка комплектующих и сборка откатных ворот

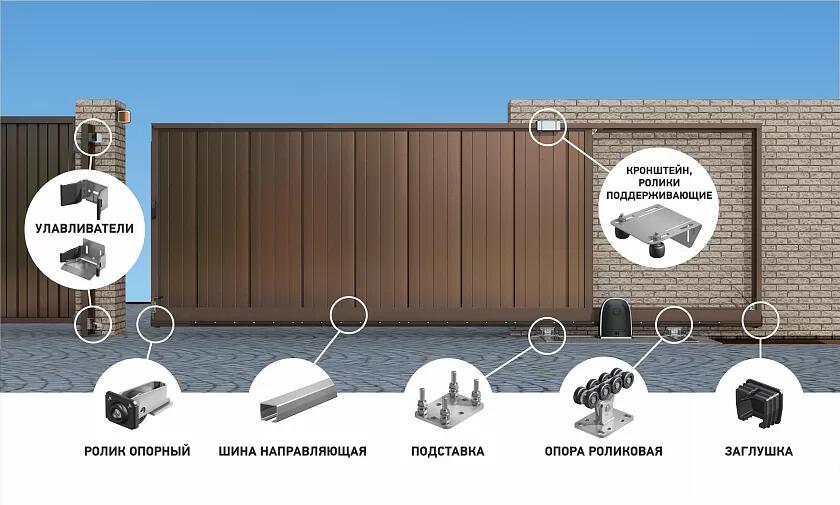

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций понадобятся:
- направляющая шина или швеллер,
- роликовые опоры,
- подставка,
- заглушка,
- опорный ролик,
- нижний и верхний улавливатели,
- верхний кронштейн,
- удерживающий ролик,
- упор.
Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.
К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.
Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.
- Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
- Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
- Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

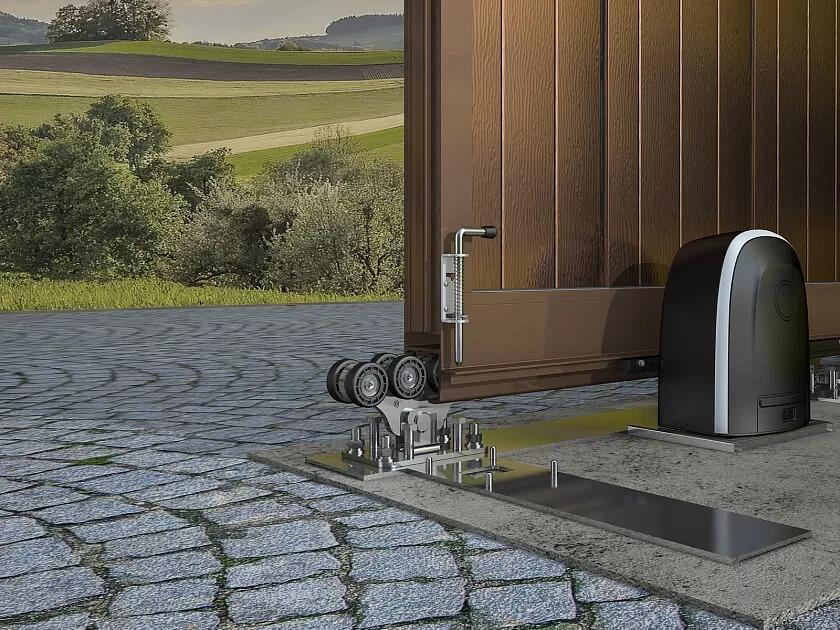

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.
Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.
Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.
